一、郵票孔

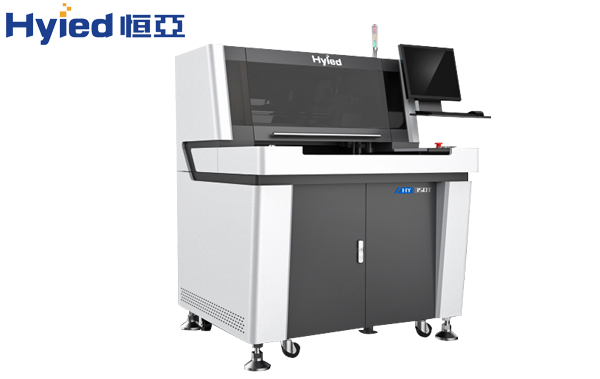

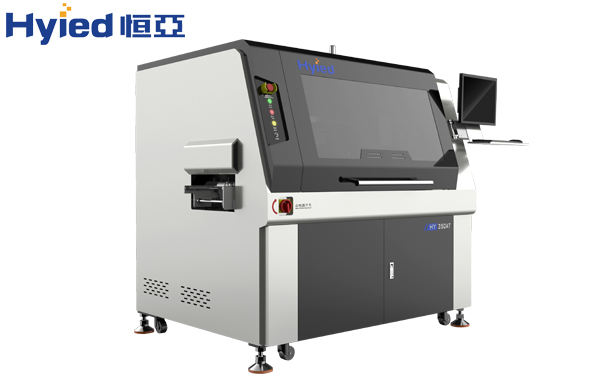

廣州pcb鑼板機的郵票孔分成拼板功能與聯接功能，二者是不一樣的理念。聯接功能的郵票孔通常用在核心板上和?？焐?，有利于與底板和其余電路部份焊接。

做為拼板時，郵票孔拼板規則(不一樣廠家規則略有不同):

1.拼板與板間距1.2mm或者1.6mm等

2.郵票孔：8個0.55mm的孔,孔間距:0.2mm,孔中心距:0.75mm

3.加兩排，郵票孔伸到板內1/3，如板邊有線需避開(延伸到板內:掰開后留下的毛刺不影響外形尺寸.我們常說的用負公差)

4.加完郵票孔，孔兩邊的外形連起來，方便后工續鑼邊制作。

首先，設置原點，將原點設置在板子右下角。點擊菜單欄中Edit-Origin-Set。接著，為了在拼板過程中好對齊板邊與定位，我們放置一個定位焊盤。此焊盤的位置X軸為0，Y軸為板子寬度加上1.2mm或者1.6mm。

之后我們先把三條邊的郵票孔畫好，具體的坐標依據自已的PCB去計算。

全選PCB重復，重復的時候會出現十字光標，鼠標點中原點。

選擇菜單欄Edit-PasteSpecial，在彈出的對話框中勾選Keepnetname和Duplicatedesignator。

點擊Paste，鼠標移動到定位焊盤的中心。點擊粘貼一份。點擊PasteArray，輸入期望的重復份數，按照X軸或者Y軸排列粘貼。

之后依據自已的需要重復幾份啦。末尾，加上5mm工藝邊。再在工藝邊上方畫上定位孔與MARK點，需注意若是正反面帖片，MARK點需雙面均有。
