在電子制造領域，蘇州銑刀分板機憑借高精度與自動化優勢，成為電路板分板的核心設備。其工作原理融合機械傳動、數控控制與智能檢測技術，實現高效穩定的分板作業。

　　蘇州銑刀分板機的核心結構由高速主軸、精密導軌、數控系統和視覺識別裝置組成。高速主軸負責驅動銑刀旋轉，轉速可達每分鐘 60000 轉以上，確保刀具具備足夠切削力;精密導軌為銑刀提供平穩的運動路徑;數控系統則根據預設程序精確控制銑刀的位置、速度和深度;視覺識別裝置用于電路板定位校準。

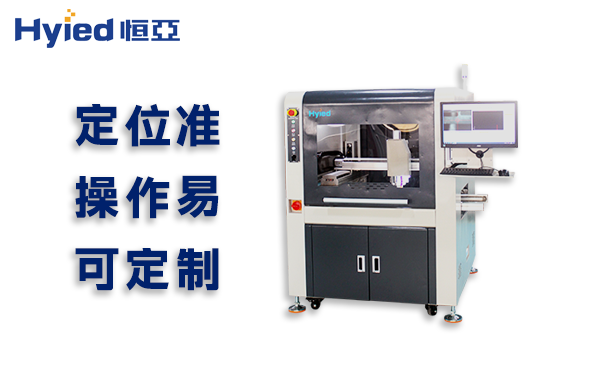

蘇州銑刀分板機

　　分板作業以電路板上料為起點。待分板的電路板通過自動傳送帶或人工放置在工作臺上，光電傳感器實時監測板料位置，確保其準確進入工作區域。隨后，視覺定位系統啟動，工業相機快速捕捉電路板上的 Mark 點(定位標識)，將圖像傳輸至數控系統。系統通過算法計算出電路板實際位置與預設坐標的偏差，并驅動工作臺微調，使電路板精準就位，定位精度可達 ±0.05mm。

　　切割執行是分板的關鍵環節。定位完成后，高速旋轉的銑刀在數控系統控制下，沿預先編程的切割路徑移動。銑刀以極小的切削量(通常單次切削深度 0.1 - 0.3mm)逐步切入電路板，通過連續切削將其分離。切割過程中，系統實時調整銑刀的行進速度、深度和方向，確保切割精度。同時，負壓吸塵裝置同步工作，通過貼近切割區域的吸塵口，及時吸除切割產生的粉塵，避免粉塵影響切割質量和設備運行。

　　切割完成后，分板后處理系統啟動。分切好的電路板由出料輸送帶送出分板機，進入下一工序。部分設備還配備自動分揀裝置，可根據電路板規格、質量等參數進行分類收集。而廢料收集系統會將切割產生的邊角料和粉塵集中排出，保持工作區域清潔，為后續分板作業做好準備。

　　蘇州銑刀分板機通過各系統的精密協作，實現了從電路板定位、切割到出料的全流程自動化，以高精度、高效率的優勢，滿足電子制造行業日益嚴苛的分板需求。
