產品優勢：
1.設備尺寸小，節省空間；
2.抽屜式電控板（可拉進拉出），便于設備維護和清潔；
3.適合各種不規則郵票孔pcb板切割；
4.更換治具方便快捷，節省時間；
5.配置獨立吸塵器，高強度粉塵收集。
適用范圍：

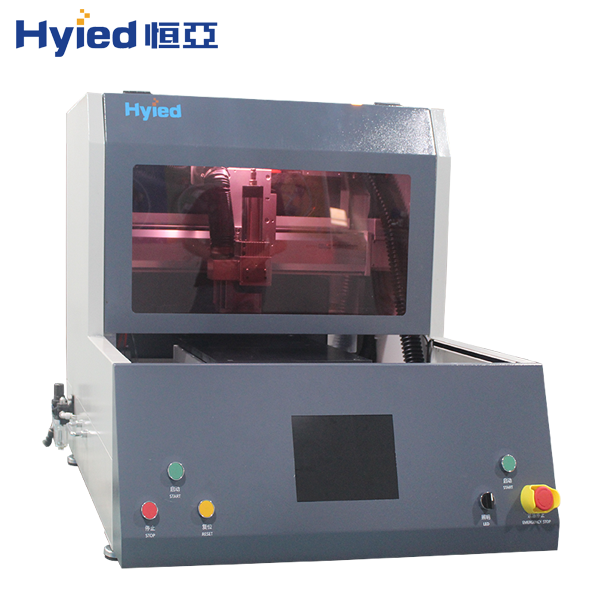

廣泛應用于電腦數碼、汽車行業、3C數碼/家電等電子行業。操作簡單、安全耐用、切割效率高、工藝品質高、可長期穩定使用，移動方便的桌面式曲線分板機。
產品介紹
Product introduction
適用范圍
適用各種不規則的PCB板，郵票孔PCB板分割，支持點、直線、圓弧、L形、圓形等路徑編程方式，避免人工折板所導致的錫裂及元件受損問題。分板機作為現代高科技加工設備已經被廣泛應用于各種行業中，包括汽車電子、3C數碼、LED照明、電子玩具、軍工電子、醫療器械、智能家居、通訊行業及航空等領域。
 | 性能優勢 —— 1.適用帶載具PCBA郵票孔切割； 2.設備傳動機構采用皮帶模組與閉環步進電機搭配，響應速度快，運行精度高； 3.巧妙的載具腔體機構，配置大功率、強吸力集塵裝置，保證準確定位的同時可以非常有效的去除粉塵； 4.選配斷刀檢測功能，斷刀后設備報警，主軸自動停止運轉，更換刀具后可繼續分板； 5.主軸可配離子風槍靜電消除裝配，配合吸塵裝配充分的清除粉塵； 6.選配MES或ERP連接端口，實時連接中央數據庫； 7.選配條碼相機，可實現自動掃描條碼并將相關信息通過機器電腦上傳數據庫； 8.自主研發，穩定可靠；高精度、高效率、高品質。 |
產品參數
Product parameters
類別 | 項目 | 規格參數 |
基本參數 | 型號 | HY-ZM3001T |
額定電壓 | 分板機AC單相220V；吸塵機AC三相380V 50HZ | |
額定功率 | 600W（不含吸塵器） | |
尺寸大?。↙*W*H） | 830*930*840mm | |
重量 | 140KG | |
技術參數 | 驅動系統馬達 | 閉環步進馬達 |
主軸 | 國產高速主軸（6000-40000）RPM | |
移栽速度 | X/Y軸：250mm/s MAX | |
元器件限高 | 正面20mm，反面25mm | |
切割速度 | 最大100mm/s（取決于線路板材料和切割質量） | |
定位精度 | ±0.05mm | |
配置 | X、Y、Z三軸,精密模組 | |
最大切割尺寸 | 300*300mm | |
切割精度 | ±0.1mm,對直線和曲線的輪廓 | |
線路板定位 | 特殊或標準夾具 | |
裝卸方式 | 人工方式 | |
線路板厚度 | 0.5mm-5mm | |
安全設置 | 整機緊急停止開關、報警開關、光柵防護系統 | |
| 銑刀參數 | 規格 | φ0.8/φ1.0/φ1.2/φ1.5 |
使用壽命 | 100m | |
| 主軸參數 | 功率 | 150W |
最大轉速 | 6000-40000轉/分鐘 | |
冷卻方式 | 自冷 | |
| 工業吸塵器參數 | 型號 | KJ-009-2 |
電源電壓 | AC220V 50HZ | |
功率 | 2.2KW | |
集塵桶容積 | 30L | |
噪音 | 75±5dB(距設備1米處) | |
過濾面積 | 1.8平方米 | |
噪音 | 72±2dB(A) | |
電機防護等級 | IP54 | |
外形尺寸（L*W*H） | 750*400*780mm | |
重量 | 約58kg | |
